橋梁安全監測
橋梁檢測
一、橋梁檢測的背景1. 橋梁事故頻發
隨著我國公橋梁事業的發展，橋梁越來越多，同時既有的許多橋梁亦逐漸進入了養護維修階段，有關專家認為橋梁使用超過25年以上則進入老化期，據統計，我國橋梁總數的40%已經屬于此范疇，均屬“老齡”橋梁。而且隨著時間的推移，其數量還在不斷增長，橋梁管理者對橋梁的養護已日益重視。為了適應公路運輸載重量不斷發展的要求，充分利用現有的公路橋梁，使之能繼續安全地為公路運輸服務，根據交通部頒布的《公路養護技術規范》要求，必須對橋梁進行鑒定。 隨著各地如火如荼地發展橋梁，接踵而來的橋梁施工事故也頻頻敲響了安全生產的警鐘。
2. 橋梁施工安全事故總結
屢屢發生的橋梁施工事故讓人觸目驚心，原因可能不盡相同，地質、勘察、設計、施工、監理等過程，每個方面的疏忽都可能釀成安全事故，但有一點是可以肯定的，事故折射出的是安全施工監測技術和手段的不足，以及施工安全管理和監管力度的欠缺。橋梁施工中的高技術含量和高風險性無不需要強烈的安全意識、周密的安全管理和嚴格的安全監管來實現，橋梁工程很大程度上就是一項考驗安全管理的工程。而坍塌等事故頻發，不僅僅是技術上的失誤，也是安全意識的坍塌。
為了隨時了解橋梁施工狀態，對突發事故進行提前預警，維護橋梁施工的安全和社會穩定，讓類似于杭州橋梁塌方這樣的悲劇不會再次上演，對橋梁施工安全監測已經刻不容緩！
二、橋梁施工安全監測解決方案
1. 橋梁在線安全監測內容
(1)幾何線形監測和施工測量，包括：拱肋線形監測、主梁線形監測、主梁撓度監測、軸線偏移測量、拱座變位測量。
(2)拱肋應力應變監測
(3)鋼箱梁應力、應變觀測
(4)系桿錨固端應力集中位置應力應變監測
(5)系桿索力監測
(6)溫度監測，包括：控制截面溫度值和施工過程中環境溫度值。
(7)材料參數測試等
(8)施工過程穩定性的監測

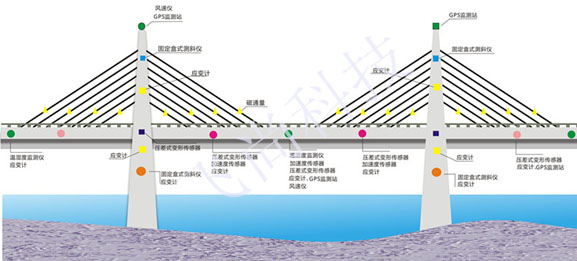

2.橋梁檢測示意圖
備注:根據實際項目情況可對監測項、產品布點進行調整
三、橋梁檢測主要內容有以下：
1、橋梁主要承重構件缺陷檢查
1）全橋主要承重構件結構尺寸復測
2) 全橋外觀缺陷檢查
3）主梁、墩臺裂縫分布檢查
4）承重構件連接部位檢查
5）支座檢查
6）墩臺檢查
7）基礎缺陷檢查
2、橋梁周邊環境調查
1)周邊環境所造成的缺陷調查
2)橋頭引道調查
3、橋梁專項檢測
1）混凝土強度檢測

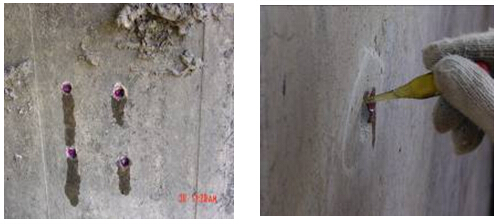

2）混凝土碳化深度檢測
3）鋼筋位置\混凝土保護層厚度檢測
4）鋼筋銹蝕情況檢測
5）橋梁沉降檢測
4、橋梁附屬構造缺陷檢查
1）橋面鋪裝檢查
2）伸縮縫檢查
3）護欄檢查
4）排水設施檢查
5）橋頭搭板檢查
6）翼墻、耳墻檢查
7）錐坡、護坡檢查
8）其他交通設施檢查
四、橋梁檢測規范
1、《公路工程技術標準》(JTGB01-2003)
2、《公路橋涵設計通用規范》(JTGD60-2004)
3、《公路磚石及混凝土橋涵設計規范》(JTJ 022-85)
4、《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTGD62-2004)
5、《公路橋涵地基與基礎設計規范》(JTJ 024-85)
6、《混凝土結構設計規范》(GB50010-2002)
7、《混凝土結構加固設計規范》（GB50367-2006）
8、《公路橋梁加固設計規范》(JTG/TJ22-2008)
9、《公路橋涵施工技術規范》（JTJ041-2000）
五、橋梁檢測內容詳細介紹
 |

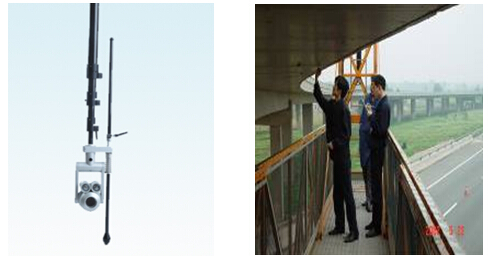

| 借助潛望鏡探測儀或橋梁檢測車實施人工檢查橋梁結構混凝土是否有風化、剝落、破損、裂縫等現象及橋梁上部結構是否存在空洞、露筋(鋼絞線)、滲水等可能對結構安全構成威脅的病害。 |
 |
| 目測、手持式激光測距儀和鋼卷尺測量裂縫，刻度放大鏡測量裂縫寬度，調查裂縫數量、分布、形態及裂縫等。 |
 |

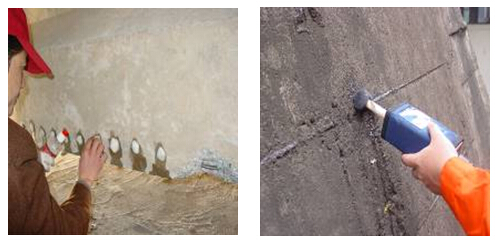

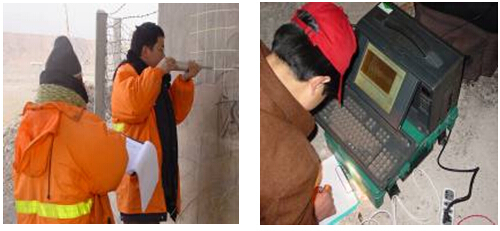

| 超聲回彈綜合法進行混凝土強度檢測 |
 |
| 目測觀察支座是否發生錯位和變形，能否正常工作，組件是否完整、清潔、有無斷裂和脫空現象，支座支承部位是否缺損，橋面是否平順。 |
 |
| 觀察墩臺基礎的沖刷情況，有無超過設計規定的局部沖刷現象。 |
六、橋梁施工監控內容
| 監測內容 | 監測參數 | 監測方式 | 部位 | 備注 |
| 環境監測 | 溫度（環境溫度、結構溫度） | 溫度傳感器，或應變計等自帶的溫度傳感器 | 結構附近或結構內部 | |
| 風速 | 風速儀 | 結構空曠處 | 主要用于大跨徑橋梁 | |
| 變形監測 | 沉降 | 特殊的可采用GPS監測 | 橋墩、橋塔等位置 | |
| 撓度 | 上述設備或者壓差式變形測量傳感器等 | 橋面 | ||
| 傾斜 | 固定測斜儀 | 橋墩、橋塔等高聳結構 | ||
| 應力/應變監測 | 混凝土結構內部應變 | 內埋式應變計 | 梁身、橋塔、橋墩、樁基等 | 以振弦式為主 |
| 混凝土表面應變 | 表面式應變計 | 梁身、橋塔、橋墩等 | 以振弦式為主 | |
| 鋼筋受力 | 鋼筋計 | 樁基、混凝土主要結構部位等 | ||
| 受力監測 | 拉索、吊桿預應力等索力 | 錨索計、磁通量等 | 錨固端 |
| 監測內容 | 監測參數 | 監測方式 | 部位 | 備注 |
| 環境監測 | 溫度（環境溫度、結構溫度） | 溫度傳感器，或應變計等自帶的溫度傳感器 | 結構附近或結構內部 | |
| 風速 | 風速儀 | 結構空曠處 | 主要用于大跨徑橋梁 | |
| 濕度或者Cl－含量等 | 濕度計，Cl－測試儀 | 結構附近 | 主要用于鋼結構或者海邊結構 | |
| 變形監測 | 沉降 | 特殊的可采用GPS監測 | 橋墩、橋塔等位置 | |
| 撓度 | 上述設備或者壓差式變形測量傳感器等 | 橋面 | ||
| 傾斜 | 固定測斜儀 | 橋墩、橋塔等高聳結構 | ||
| 相對變形 | 位移計或者裂縫計等 | 橋臺、伸縮縫等位置 | ||
| 應力/應變監測 | 混凝土表面應變 | 表面式應變計 | 梁身、橋塔、橋墩等 | 以振弦式為主 |
| 橋梁振動監測 | 橋梁固有頻率、振動大小等 | 振動傳感器、振動采集設備 | 橋塔、橋墩、橋身等 | 振動法 |
| 受力監測 | 拉索、吊桿預應力等索力 | 振動法、磁通量等 | 拉索暴露部分 | |
| 其它 | 材料參數 | 彈性模量等 | ||
| 裂縫 | 裂縫計 | 裂縫發生部位 |
七、 橋梁在線安全監測實現的功能
（1）24小時實時監測：對橋梁變形、受力、環境等自動化在線監測，實時掌握橋梁整體施工/運行安全狀態。
（2）報表自動推送：監測結果實時發布，定期將監測報表推送給用戶。
（3）多重分級預警：數據異常時，系統會觸發三級報警機制，第一時間以短信、傳真、廣播等形式通知用戶。
（4）應急預案處理：從專家?guī)熘苯犹崛∠鄳?yīng)處理辦法，及時采取人員介入、封鎖道路等辦法，將安全隱患消除在萌芽狀態。
（5）結構趨勢分析：通過對橋梁結構定量安全評價和監測指標數據安全度分析，實現結構穩定性趨勢分析。
（6）提供參考依據：監測數據的存儲，為今后同類工程設計、施工提供類比依據。
