建筑外墻飾面層紅外熱像檢測
建筑外墻飾面層紅外熱像檢測
建筑外墻飾面層若施工不當，很容易出現空鼓、脫落、、分格縫不勻，不完整、污染或顏色不均等通病。因此，檢驗及控制其粘結質量，既關系到建筑美觀，又關系到防范高空附墜落然及人身安全。
目前對飾面層粘結質量的檢驗，多為保證外觀的要求，即粘結平整、表面無殘留膠粘劑，花紋圖案拼接正確、美觀等，而對于脫粘空鼓等建筑外墻飾面層的粘結缺陷問題，尚缺乏可靠、簡便易行的檢測手段。
目前建筑外墻飾面層粘結缺陷檢測的主要手段有紅外熱像法、錘擊法、外觀目測法等。
目前瓷磚容易出現的問題有：瓷磚脫落、東瓷磚表面裂縫、瓷磚脫落拱翹等。
 |
 |

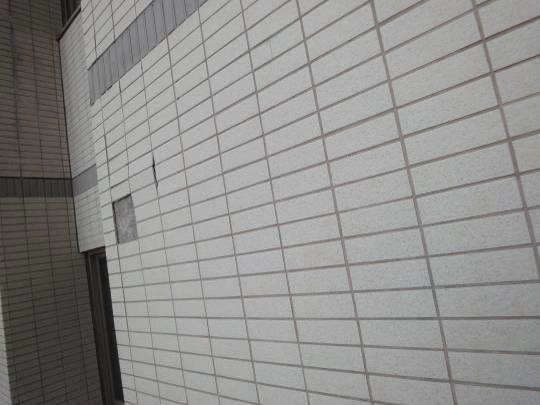

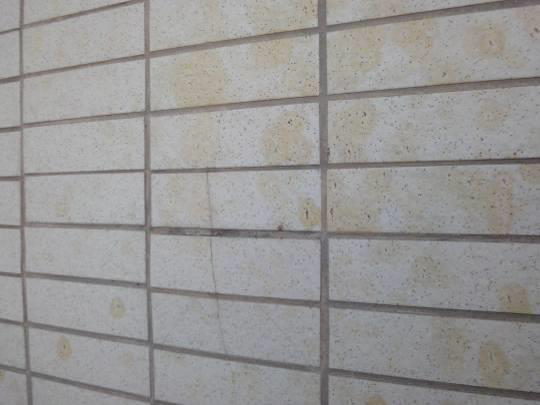

| 瓷磚脫落 | 瓷磚表面裂縫 |
 |
 |

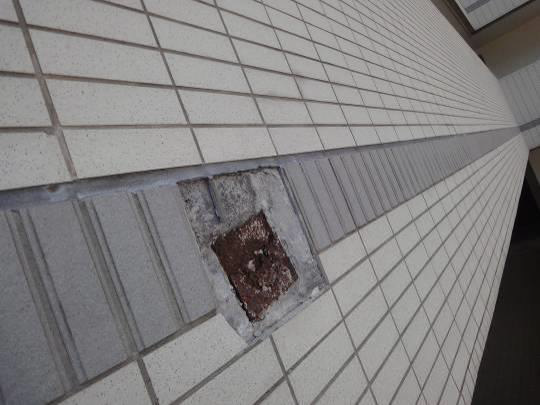

| 瓷磚脫落拱翹 | 埋件銹蝕 |
一、什么是建筑外墻飾面層紅外熱像檢測
建筑外墻紅外熱像檢測又稱為熱像圖無損檢測(TNDT)，是一種非接觸的檢測手段。利用紅外熱像對檢測部位進行大面積檢測，以熱圖像的形式直接可看到，并進行記錄、顯示；通過對熱圖像可進行解析、高精度分析得出檢測結論。
目前廣泛應用于外墻飾面層空鼓檢測、屋面及墻體滲漏檢測、管道滲漏檢測、節能工程質量檢測。
與其它無損檢測方法相比，紅外熱成像無損檢測具有以下優點：①資料顯示速度快，②紅外檢測熱源及探測器均無需與被檢測對象有物理性的接觸；③易于實現現場檢測；④安全，無放射性物質，表面加熱升溫快 ，對被檢測對象不造成破壞；⑤應用范圍廣泛，⑥非接觸、遠距離、實時、快速、全場測量等。
紅外熱像法檢測對比圖：
二、紅外熱像檢測應用范圍
1、外墻飾面層空鼓檢測
2、屋面及墻體滲漏檢測
3、管道滲漏檢測
4、節能工程質量檢測
三、紅外熱像檢測作用
通過紅外熱像檢測技術的應用與發展，紅外熱像技術將在物業管理，防止意外災害事故發生，保障城市安全體系，保證建筑節能工程的質量等方面發揮越來越大的作用。
四、紅外熱像檢測檢測鑒定工作程序
（1）采用紅外熱像法檢測建筑外墻飾面層粘結缺陷的工作流程應符合圖的要求。
 |

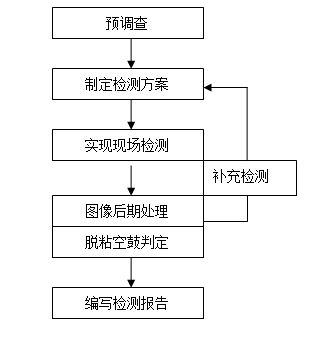

用紅外熱像法檢測外墻飾面層粘結缺陷的流程
（2）預調查所需要的被檢測房屋的權屬關系證明和原始工程圖紙等資料應由委托人提供。在委托人無法提供上述資料活資料不全的情況下，檢測單位應根據實際情況進行現場預調查。
（3）在預調查的基礎上選定現場檢測日期和制定現場檢測實施方案。
（4）制定檢測方案后，實施現場檢測。根據現場檢測記錄的數據對紅外熱像圖進行處理，分析、胖丁被檢測對象外墻飾面層的脫粘空鼓部位很程度。
（5)用紅外熱像法檢測外墻飾面層的粘結缺陷，編寫檢查報告。
五、建筑外墻飾面層粘結缺陷的檢測周期應符合哪些要求？
1.新建建筑竣工后兩年內，應針對其外墻飾面層的粘結缺陷進行第一次檢測，以后每隔兩年進行一次檢測。
2.既有建筑擴建、改建和綜合整冶工程中包括外墻整冶項目的，應在工程完工后兩年內針對其外墻飾面層的粘結缺陷進行第一次檢測，以后每隔兩年進行一次檢測。
3.竣工10年以上的既有建筑，對其外墻飾面層的粘結缺陷應每隔兩年進行一次檢測。
六、什么情況下需用宜采用外觀目測法和局部錘擊法進行檢測？
1、外觀目測法可用于下列情況
1）外墻飾面層剝離
2）外墻飾面層缺損
3）外墻飾面層污損
4）外墻飾面層風化
5）外墻飾面層弓凸
6）外墻飾面層開裂
7）混凝土中鋼筋銹脹和露筋
8）外墻面上空調機架或晾衣架等金屬錨固件銹蝕
9）其他明顯的異常情況
2、采用局部錘擊法檢測時，錘擊部位應符合下更要求：
1）以外墻飾面層缺陷或剝離的輪廓外1m范圍為錘擊部位
2）沿外墻飾面層裂縫走向兩側1m范圍為錘擊部位
3）以外墻飾面層污損、風化部位輪廓外1m范圍 為錘擊部位
4）以外墻飾面層弓凸輪廓外1m范圍為錘擊部位
5）以鋼筋混凝土中鋼筋銹脹和露筋部位輪廓外1m范圍為錘擊部位
6）以銹飾的金屬錨固件為中心1m范圍為錘擊部位
3、采用紅外熱像法或錘擊法對外觀目測結果進行驗證
4、記錄紅外熱像法的檢測結果，與局部位錘擊法的結果進行比較、相互驗證
5、現場檢測人員應根據檢測方案和各主要檢測方法的適用范圍，選擇最佳的檢測方法。
