當(dāng)前位置：
首頁 > 主營業(yè)務(wù) > 新型建材產(chǎn)業(yè)
CGM高鐵管道壓漿劑
PGM聚合物阻尼減振灌漿料
一、產(chǎn)品介紹
本產(chǎn)品是我公司在十多年的灌漿料產(chǎn)品研發(fā)、應(yīng)用技術(shù)基礎(chǔ)上開發(fā)出的新一代灌漿料產(chǎn)品，是水泥基灌漿料行業(yè)劃時代的產(chǎn)品。該產(chǎn)品的問世，標志著水泥基灌漿材料不再片面的追求高強度，而是在強度滿足設(shè)計要求的前提下，向高韌性、高阻尼、高減振方向的轉(zhuǎn)變。本產(chǎn)品采用獨特的彈性技術(shù)，并添加了納米級聚合物減震吸能粉末材料，從而使該產(chǎn)品具有獨特的技術(shù)配方，為市場提供專用產(chǎn)品，起到了阻尼減振效果，同時具有較高的抗裂性能。
二、主要特點

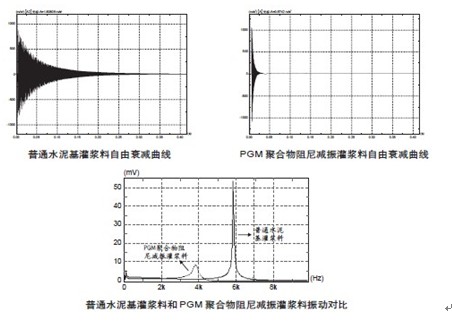

1.阻尼減振性能比普通灌漿料提高2～3 倍，可以減少動載核設(shè)備運行過程中產(chǎn)生的振動頻率及噪音，提高動載核設(shè)備運行精度，延長設(shè)備使用壽命；
2.抗沖擊性是普通水泥基灌漿料的3倍以上，可承受更高的動荷載及沖擊荷載，可替代環(huán)氧樹脂灌漿料應(yīng)用于壓縮機、鍛造機、汽輪機、球磨機等存在動荷載及沖擊荷載的部位；
3.韌性比普通水泥基灌漿料和環(huán)氧樹脂灌漿料高，彎曲韌性實驗時呈現(xiàn)裂而不斷的破壞形態(tài)。普通水泥基灌漿料和環(huán)氧樹脂灌漿料出現(xiàn)裂縫以后迅速斷裂，呈現(xiàn)脆性破壞；而PGM聚合物阻尼減振灌漿料出現(xiàn)裂縫以后還可以繼續(xù)承受荷載，呈現(xiàn)韌性破壞。
4.塑性膨脹和硬化膨脹雙重效應(yīng)，確保高有效承載面，保證設(shè)備安裝精確定位、永久平衡；
5.抗裂性能優(yōu)越，可有效減少有害裂縫的產(chǎn)生。
| 檢測項目 | PGM-1 | PGM-2 | ||
| 最大集料粒徑（mm） | ≤ 4.75 | |||
| 流動度（mm） | 初始 | ≥ 300 | ||
| 30min | ≥ 240 | |||
| 豎向膨脹率（%） | 3h | 0.1～3.5 | ||
| 3h與24h膨脹值之差 | 0.02～0.5 | |||
| 抗壓強度（MPa） | 1d | ≥ 30 | ≥ 15 | |
| 3d | ≥ 40 | ≥ 25 | ||
| 28d | ≥ 60 | ≥ 45 | ||
| 對鋼筋有無銹蝕作用 | 無 | |||
| 泌水率（%） | 0 | |||
| 減振效果提高率（%） （和普通水泥灌漿料比） |
≥ 100 | ≥ 200 | ||
普通水泥基灌漿料、聚合物阻尼減振灌漿料、環(huán)氧樹脂灌漿料性能對比
| 指標 | 普通水泥基灌漿料 | 聚合物阻尼減振灌漿料 | 環(huán)氧樹脂灌漿料 |
| 施工性 | 好 | 好 | 差 |
| 抗壓強度 | 高 | 一般 | 高 |
| 抗沖擊性 | 差 | 好 | 好 |
| 韌性 | 差 | 好 | 好 |
| 阻尼減振性 | 差 | 好 | 好 |
| 耐介質(zhì)腐蝕性 | 差 | 一般 | 好 |
| 耐火性 | 好 | 好 | 差 |
| 熱膨脹系數(shù) | 與基礎(chǔ)及底板接近 | 與基礎(chǔ)及底板接近 | 與基礎(chǔ)及底板接近 |
| 成本 | 低 | 低 | 高 |
四、施工方法
參照《CGM灌漿料系列產(chǎn)品》說明書中有關(guān)規(guī)定。
五、包裝及貯存
50KG/袋，干燥環(huán)境下未開封產(chǎn)品貯存期3個月，貯存超過3個月產(chǎn)品，使用前需經(jīng)過試驗確定性能指標是否滿足要求。
滬公網(wǎng)安備 31011002002576號
