CGM-270 灌漿料
CGM-270 系列灌漿料技術指標
產品特點：
1.塑性膨脹和硬化期膨脹的雙重效應，確保有效承載面(EBA) 大于90%，均勻傳遞荷載。
2.大流動度、不泌水、不離析，施工更加簡便快捷，確保施工質量。
3.早強高強灌漿24小時后確保設備正常運行生產。
4.不含金屬膨脹源不腐蝕鋼筋，抗油滲、耐久性好。
施工方法
1、施工前應準備攪拌設備、養護物品和必要的工具。
2、CGM灌漿料的拌合
（1）CGM灌漿料拌合時，加水量應按隨貨提供的產品合格證上的用水量加入，攪拌均勻即可使用。在滿足施工流動度的條件下盡量降低用水量。嚴禁使用明顯沁水的攪和料進行灌漿。
（2）CGM灌漿料的拌合可采用機械攪拌或人工攪拌。推薦采用強制式機械攪拌方式。
（3）每次攪拌量應視使用量多少而定，以保證 40 分鐘以內將拌合好的灌漿料用完。
（4）冬期施工時，應采用不超過 60℃的熱水拌合灌漿料，漿體的入模溫度在 10℃以上。
（5）現場使用時，嚴禁在 CGM 灌漿料中摻入任何外加劑、外摻料。
3、地腳螺栓錨固
（1）地腳螺栓成孔時，基礎混凝土強度不得小于 20MPa，螺栓孔的水平偏差不得大于 5mm，垂直度偏差不得大于 5°，螺栓孔壁應粗糙。
（2）成孔后，應除去孔內雜物、檢測孔的深度，并用水充分濕潤孔壁。灌漿前應清除孔內積水。
（3）將拌合好的CGM灌漿料灌入螺栓孔中，灌漿過程中嚴禁震搗，必要時可輕微插搗。灌漿結束后不得調整螺栓。
（4）灌漿施工不易直接灌入時，宜采用流槽輔助施工。
4、設備基礎二次灌漿
（1）設備基礎表面應進行鑿毛處理。清掃設備基礎表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前 24 小時，設備基礎表面應充分濕潤。灌漿前 1 小時，清除積水。
（2）按灌漿施工圖支設模板。模板與基礎、模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度。模板與設備底座四周的水平距離應控制在 100mm 左右。模板頂部標高應高出設備底座上表面 50mm。
（3）較長設備或軌道基礎的灌漿應采用分段施工。即采用跳倉法施工，每段長度不應超過 5m，大型設備灌漿必須采用壓力灌漿設備，確保連續灌漿。
（4）應從一側或相鄰的兩側多點進行灌漿，直至從另一側溢出為止，以利于灌漿過程中的排氣。不得從四側同時進行灌漿。
（5）灌漿開始后，必須連續進行，不能間斷。并盡可能縮短灌漿時間。
（6）在灌漿過程中嚴禁振搗。必要時可用灌漿助推器沿灌漿層底部推動 CGM灌漿料，嚴禁從灌漿層的中、上部推動，以確保灌漿層的勻質性。

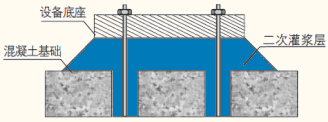

（7）設備基礎灌漿完畢后，應在灌漿后 3~6 小時沿設備邊緣向外切45℃斜角（見下圖）以防止自由端產生裂縫。如無法進行切邊處理，應在灌漿后 3~6 小時用抹刀將灌漿層表面壓光。（該部位產生的細小裂縫對設備運轉穩定性未報告有不良影響）。
混凝土結構加固
（1） 將拌合好的 CGM灌漿料灌入已支設好的模板中；
（2） 灌漿過程中，根據需要可適當敲擊模板或振搗；
（3） 拆模時間應符合本施工方法下表的規定。
CGM灌漿料系列產品（以下簡稱CGM灌漿料）是以高強度材料為骨料，以水泥作為結合劑，輔以高流態、微膨脹、防離析等物質，經一定工藝加工而成的干混砂漿。在現場使用時只需添加規定量的水攪拌均勻即可施工，簡便、快捷。

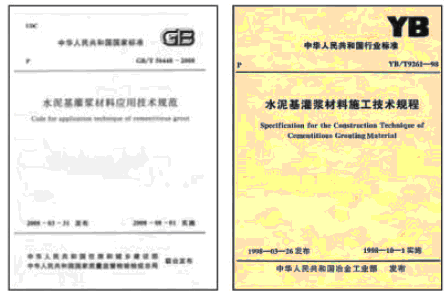

CGM灌漿料是中冶集團建筑研究總院于1991年自主研發出的新型水泥基灌漿材料曾獲得多項國家、部委的科技進步獎和新產品證書。北京紐維遜建筑工程技術有限公司是國內第一個灌漿料行業標準《水泥基灌漿材料施工技術規程》（YB/T9261-98)和國家標準《水泥基灌漿材料應用技術規范》（GB/T50448-2008）的編制單位。目前，我公司CGM灌漿料產品已銷往全國各省、市、自治區，廣泛應用在冶金、石化、電力、煤炭、機械、建筑、輕工、海工、路橋、環保、市政等領域的設備安裝、結構加固、建筑維修的重大工程項目中，其優質的質量和良好的服務受到了客戶的好評。
| CGM- 270A |
CGM- 270B |
CGM-270C早強型 | CGM-270D負溫早強型 | CGM-270E 耐熱型超 |
CGM-270F 高強型 |
||
| 坍落度 (mm) | 初始值 | ≥270 | ≥270 | ≥270 | ≥270 | ≥270 | ≥270 |
| 30min 保留值 | ≥ 240 | ≥ 240 | / | / | ≥ 240 | ≥ 240 | |
| 豎向膨脹率 (%) | 3h | 0.1～3.5 | 0.1～3.5 | 0.1～3.5 | 0.1～3.5 | 0.1～3.5 | 0.1～3.5 |
| 24h 與 3h 膨脹 值之差 |
0.02～0.5 | 0.02～0.5 | 0.02～0.5 | 0.02～0.5 | 0.02～0.5 | 0.02～0.5 | |
| 抗壓強度 (MPa) 40 × 40 × 160mm 試體 ( 標 養 ) |
2h | / | / | ≥ 20 | / | / | / |
| 1d | ≥ 25 | ≥ 30 | ≥ 25 | ≥ 25 | ≥ 25 | ≥ 35 | |
| 3d | ≥ 40 | ≥ 45 | ≥ 40 | ≥ 40 | ≥ 40 | ≥ 50 | |
| 28d | ≥ 60 | ≥ 80 | ≥ 60 | ≥ 60 | ≥70 | ≥ 90 | |
| 抗壓強度 (MPa) 40 × 40 × 160mm 試體（規 定溫度 -10℃） |
-1d | / | / | / | ≥ 10 | / | / |
| -3d | / | / | / | ≥ 15 | / | / | |
| -7+28d | / | / | / | ≥ 60 | / | / | |
| 抗壓強度 (MPa) 40 × 40 × 160mm 試體 （500℃ ×3h） |
28d | / | / | / | / | ≥ 70 | / |
| 熱震性（20 次） | / | / | / | / | / | 試件表面無脫落；浸水后抗壓強度無顯著變化 | / |
| 泌水率（%） | 0 | 0 | 0 | 0 | 0 | 0 | |
| 材料用量 (kg/m3) | 2200 | 2200 | 2200 | 2200 | 2200 | 2400 | |
| 可施工時間 (min) | 45 | 45 | 20 | 30 | 45 | 45 | |
| 最低施工溫度（℃） | -5 | -5 | 5 | 15 | -5 | -5 |
|
產品特點：
1.塑性膨脹和硬化期膨脹的雙重效應，確保有效承載面(EBA) 大于90%，均勻傳遞荷載。
2.大流動度、不泌水、不離析，施工更加簡便快捷，確保施工質量。
3.早強高強灌漿24小時后確保設備正常運行生產。
4.不含金屬膨脹源不腐蝕鋼筋，抗油滲、耐久性好。
施工方法
1、施工前應準備攪拌設備、養護物品和必要的工具。
2、CGM灌漿料的拌合
（1）CGM灌漿料拌合時，加水量應按隨貨提供的產品合格證上的用水量加入，攪拌均勻即可使用。在滿足施工流動度的條件下盡量降低用水量。嚴禁使用明顯沁水的攪和料進行灌漿。
（2）CGM灌漿料的拌合可采用機械攪拌或人工攪拌。推薦采用強制式機械攪拌方式。
（3）每次攪拌量應視使用量多少而定，以保證 40 分鐘以內將拌合好的灌漿料用完。
（4）冬期施工時，應采用不超過 60℃的熱水拌合灌漿料，漿體的入模溫度在 10℃以上。
（5）現場使用時，嚴禁在 CGM 灌漿料中摻入任何外加劑、外摻料。
3、地腳螺栓錨固
（1）地腳螺栓成孔時，基礎混凝土強度不得小于 20MPa，螺栓孔的水平偏差不得大于 5mm，垂直度偏差不得大于 5°，螺栓孔壁應粗糙。
（2）成孔后，應除去孔內雜物、檢測孔的深度，并用水充分濕潤孔壁。灌漿前應清除孔內積水。
（3）將拌合好的CGM灌漿料灌入螺栓孔中，灌漿過程中嚴禁震搗，必要時可輕微插搗。灌漿結束后不得調整螺栓。
（4）灌漿施工不易直接灌入時，宜采用流槽輔助施工。
4、設備基礎二次灌漿
（1）設備基礎表面應進行鑿毛處理。清掃設備基礎表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物。灌漿前 24 小時，設備基礎表面應充分濕潤。灌漿前 1 小時，清除積水。
（2）按灌漿施工圖支設模板。模板與基礎、模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度。模板與設備底座四周的水平距離應控制在 100mm 左右。模板頂部標高應高出設備底座上表面 50mm。
（3）較長設備或軌道基礎的灌漿應采用分段施工。即采用跳倉法施工，每段長度不應超過 5m，大型設備灌漿必須采用壓力灌漿設備，確保連續灌漿。
（4）應從一側或相鄰的兩側多點進行灌漿，直至從另一側溢出為止，以利于灌漿過程中的排氣。不得從四側同時進行灌漿。
（5）灌漿開始后，必須連續進行，不能間斷。并盡可能縮短灌漿時間。
（6）在灌漿過程中嚴禁振搗。必要時可用灌漿助推器沿灌漿層底部推動 CGM灌漿料，嚴禁從灌漿層的中、上部推動，以確保灌漿層的勻質性。
（7）設備基礎灌漿完畢后，應在灌漿后 3~6 小時沿設備邊緣向外切45℃斜角（見下圖）以防止自由端產生裂縫。如無法進行切邊處理，應在灌漿后 3~6 小時用抹刀將灌漿層表面壓光。（該部位產生的細小裂縫對設備運轉穩定性未報告有不良影響）。
混凝土結構加固
（1） 將拌合好的 CGM灌漿料灌入已支設好的模板中；
（2） 灌漿過程中，根據需要可適當敲擊模板或振搗；
（3） 拆模時間應符合本施工方法下表的規定。
CGM灌漿料系列產品（以下簡稱CGM灌漿料）是以高強度材料為骨料，以水泥作為結合劑，輔以高流態、微膨脹、防離析等物質，經一定工藝加工而成的干混砂漿。在現場使用時只需添加規定量的水攪拌均勻即可施工，簡便、快捷。
CGM灌漿料是中冶集團建筑研究總院于1991年自主研發出的新型水泥基灌漿材料曾獲得多項國家、部委的科技進步獎和新產品證書。北京紐維遜建筑工程技術有限公司是國內第一個灌漿料行業標準《水泥基灌漿材料施工技術規程》（YB/T9261-98)和國家標準《水泥基灌漿材料應用技術規范》（GB/T50448-2008）的編制單位。目前，我公司CGM灌漿料產品已銷往全國各省、市、自治區，廣泛應用在冶金、石化、電力、煤炭、機械、建筑、輕工、海工、路橋、環保、市政等領域的設備安裝、結構加固、建筑維修的重大工程項目中，其優質的質量和良好的服務受到了客戶的好評。
